交换机(Switch)意为“开关”是一种用于电(光)信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。交换机的检验也显得极为重要。那么交换机怎么检验呢?本文将为大家详细介绍一下交换机检验方法与标准,希望大家学有所成。


一、交换机的基础知识

许多新型的Client/Server应用程序以及多媒体技术的出现,导致了传统的共享式网络远远不能满足要求,这也就推动了局域网交换机的出现。

(一)交换机的定义

局域网交换机拥有许多端口,每个端口有自己的专用带宽,并且可以连接不同的网段。交换机各个端口之间的通信是同时的、并行的,这就大大提高了信息吞吐量。

为了进一步提高性能,每个端口还可以只连接一个设备。

为了实现交换机之间的互连或与高档服务器的连接,局域网交换机一般拥有一个或几个高速端口,如100M以太网端口、FDDI端口或155M ATM端口,从而保证整个网络的传输性能。

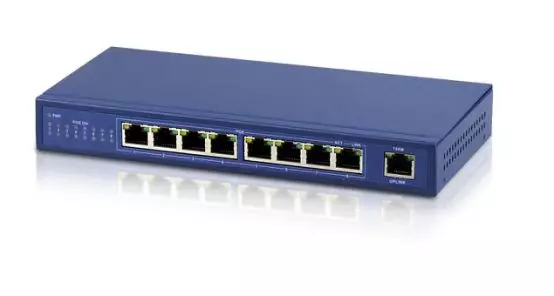

交换机

(二)交换机的特性

通过集线器共享局域网的用户不仅是共享带宽,而且是竞争带宽。可能由于个别用户需要更多的带宽而导致其他用户的可用带宽相对减少,甚至被迫等待,因而也就耽误了通信和信息处理。

利用交换机的网络微分段技术,可以将一个大型的共享式局域网的用户分成许多独立的网段,减少竞争带宽的用户数量,增加每个用户的可用带宽,从而缓解共享网络的拥挤状况。    由于交换机可以将信息迅速而直接地送到目的地能大大提高速度和带宽,能保护用户以前在介质方面的投资,并提供良好的可扩展性,因此交换机不但是网桥的理想替代物,而且是集线器的理想替代物。


与网桥和集线器相比,交换机从下面几方面改进了性能:

(1)通过支持并行通信,提高了交换机的信息吞吐量。

(2)将传统的一个大局域网上的用户分成若干工作组,每个端口连接一台设备或连接一个工作组,有效地解决拥挤现像。这种方法人们称之为网络微分段(Micro一segmentation)技术。

(3)虚拟网(VirtuaI LAN)技术的出现,给交换机的使用和管理带来了更大的灵活性。我们将在后面专门介绍虚拟网。

(4)端口密度可以与集线器相媲美    一般的网络系统都是有一个或几个服务器,而绝大部分都是普通的客户机。客户机都需要访问服务器,这样就导致服务器的通信和事务处理能力成为整个网络性能好坏的关键。

交换机就主要从提高连接服务器的端口的速率以及相应的帧缓冲区的大小,来提高整个网络的性能,从而满足用户的要求。

一些高档的交换机还采用全双工技术进一步提高端口的带宽。以前的网络设备基本上都是采用半双工的工作方式,即当一台主机发送数据包的时候,它就不能接收数据包,当接收数据包的时候,就不能发送数据包。

由于采用全双工技术,即主机在发送数据包的同时,还可以接收数据包,普通的10M端口就可以变成20M端口,普通的100M端口就可以变成200M 端口,这样就进一步提高了信息吞吐量。

(三)交换机的工作原理

传统的交换机本质上是具有流量控制能力的多端口网桥,即传统的(二层)交换机。    把路由技术引入交换机,可以完成网络层路由选择,故称为三层交换,这是交换机的新进展。    交换机(二层交换)的工作原理

交换机和网桥一样,是工作在链路层的联网设备,它的各个端口都具有桥接功能,每个端口可以连接一个LAN或一台高性能网站或服务器,能够通过自学习来了解每个端口的设备连接情况。所有端口由专用处理器进行控制,并经过控制管理总线转发信息。    同时可以用专门的网管软件进行集中管理。    除此之外,交换机为了提高数据交换的速度和效率,一般支持多种方式。

(1)存储转发:

所有常规网桥都使用这种方法。

它们在将数据帧发柱其他端口之前,要把收到的帧完全存储在内部的存储器中,对其检验后再发往其他端口,这样其延时等于接收一个完整的数据帧的时间及处理时间的总和。    如果级联很长时,会导致严重的性能问题,但这种方法可以过滤掉错误的数据帧。

(2)切入法:这种方法只检验数据帧的目标地址,这使得数据帧几乎马上就可以传出去,从而大大降低延时。

其缺点是:

错误帧也会被传出去。错误帧的概率较小的情况下,可以采用切入法以提高传输速度。而错误帧的概率较大的情况下,可以采用存储转发法/以减少错误帧的重传。


(四)交换机的配置

我们下面以Cisco公司的Catlystl900交换机为例,介绍交换机的一般配置过程。

对一台新的Catlystl900交换机,使用它的缺省配置就可以工作了。这因为它是一种将软件装在FlashMemory中的硬件设备,当加电时,它首先要进行一系列自检,对所有端口进行测试之后,交换机就处于工作状态。

这时它的交换表是空的,它可以通过自学习来了解各个端口的设备连接情况,并将设备的 MAC地址记录在交换表中,当有信息交换时,交换机就根据交换表来进行数据转发。但为了便于对它进行网络管理,Catlystl900交换机自己有一个MAC地址,这样就可以为它分配一个IP地址和屏蔽码。网络管理员须通过交换机的串口接一台终端或仿真终端,才能为它指定一个IP地址,其缺省值是0.0.0.0。指定IP地址以后,网络管理员就可以通过网络进行远程管理了。Catlystl900交换机的配置界面是菜单形式,缺省配置下,它的所有端口都属于同一个VLAN,很多情况下都不需要作什么修改。

(1)将微机串口通过RS一232电缆与Cata1yst1900的Console口连接,运行仿真终端软件,Catalyst 1900 启动后。

(2)回车后,进入主菜单:

(3)按“S”键,进入系统配置菜单:(配置系统名,位置,日期)

(4)在主菜单中按“N”键进入网络管理菜单

(5)配置IP地置

(6)配置SNMP参数

(五)交换机的种类

交换机是数据链路层设备,它可将多个物理LAN网段连接到一个大型网络上,与网络类似交换机传输和溢出也是基于MAC地址的传输。由于交换机是用硬件实现的,因此,传输速度很快。传输数据包时,交换机要么使用存储---转发交换方式,要么使用断---通交换方式。目前有许多类型的交换机,其中包括ATM交换机,LAN交换机和不同类型的WAN交换机。


二、交换机设备的成品检验规范

1、目的

确保成品的质量,满足3C强制产品认证所规定的要求。

2、检验规程

2.1包装检验

1包装要求

产品包装按设计包装要求包装。

2标 识

产品型号、数量、颜色打印错误。

彩盒颜色标贴标识错误。

产品及附件不符合三包标识要求

没有合格品标识。

3产品及配附件

产品及附件包装不符合工艺要求。

无CCC认证标识或标识内容及认证号错误

漏装、错装任一配件

漏贴、错贴任一标签

适配器厂家、规格、型号与BOM表和资料指令单不相符

适配器标识(功率、CCC标识)、型号(插头、长度)不符合国家标准

适配器插头金属片刮手、氧化生锈、有异常变形

适配器外壳破损、变形

适配器插头金属片压扁弯曲(不可用)、断裂

标签沾贴不规范(偏斜,翘曲,缺损,位置不统一等),超出定位框或位置。

偏斜:角度≥50,最大距离≥1mm。

翘曲:长度或深度超过1mm。缺损:长度或深度超过1mm;面积≥1mm2

4包装箱

包装箱不合格(用错、破损、脏等)

错误、破损、皱折严重

5   安全检查

1、对适配器进行100%的耐压测试,耐电压3750V,测试点为金属端子、电源线和壳体之间,1min无击穿(测试方法见耐压测试仪指导书)

2、适配器、胶壳、主板等关键元器件要求有3C认证,对其证书的有效性进行验证

3、对机子的组装工艺进行检验,要求与型式实验样机一致。


2.2外观检验

1外观丝印丝印位置居中,清晰,无偏移,缺损、模糊、错误等不良

2外观质量外壳表面无明显划伤、杂质、利边、缺损等不良

3装配间隙面壳与底壳之间的间隙均匀, 缝隙均匀且小于0.3mm。

4网线插孔、USB充电端口

插孔、插座装配到位,无歪斜,损坏等不良

5复位键    按键不可有下陷、歪斜,按下时有手感并伴有清脆响声

6天线装配天线装配到位,松紧适度,无外观损伤等不良

7螺丝检查漏打螺丝   螺丝滑牙

2.3性能检验

1开机    插上适配器自动开机并自检,各指示灯闪亮后熄灭,最后只有WIFI指示灯长亮。除WIFI指示灯为兰色外,其它WAN和4个端口指示灯都为绿色。

2复位键测试复位键能正常复位

3有线联网按照说明书操作连接好电脑和网线,在电脑上浏览器地址栏输入192.168.10.1,能正常进行各项设置。电脑能够正常上网。

4无线联网通过有线联网设置好路由器后,用手机或笔记本电脑打开WIFI连接,能正常接收路由器的WIFI信号,信号强度视距离远近和隔墙面不同(符合设计要求),同一房间里信号强度必须是满格。手机或电脑连接WIFI后,能正常上网。
