进料检验规范之模架检验标准!

 二维码
发表时间:2020-03-03 09:58



进厂检验


检测位置    工具      检测内容

1.外   观      目测     检测表面有无锈迹,划

                               痕、补焊痕,敲伤及基准角、天侧需打上要求的模号、吊模孔螺牙规格、水孔进出编号、棱边均需倒C角

2.顺畅度      目测    吊动上固定板检查脱料

                               板,公母模板顺畅度。

                              吊动顶针板检查其顺畅度



模架刻字要求



1、天侧需打上要求的模号

2、吊模孔螺牙规格

3、水孔进出编号(IN OUT)

4、棱边均需倒C角






检测位置       工具          检测内容

1.同面度      二次元      公母模板用GP定位 合

                                   上,立放于大理石               平台上检A,B面的落差


2.垂直度     a二次元    检测公母模板基准角

                                 面的垂直度


检测重点



1.在a量测工具忙时顺次选择b量测工具(钳工可配合检测)

2.检测时工件必须清理干净毛刺,油污



垂直度及直角度公差標准依下表:


模板長/寬尺寸

100~300mm

300~400mm

400~500mm

500mm以上

直角偏差

0.00~0.02mm

0.00~0.03mm

0.00~0.04mm

0.00-0.06mm


模板厚度尺寸

0.00~100mm

100~200mm

200~500mm

垂直度偏差

0.00~0.01mm

0.00~0.02mm

0.00~0.03

平行度偏差


0.00~0.01mm

0.00~0.02mm

0.00~0.02mm


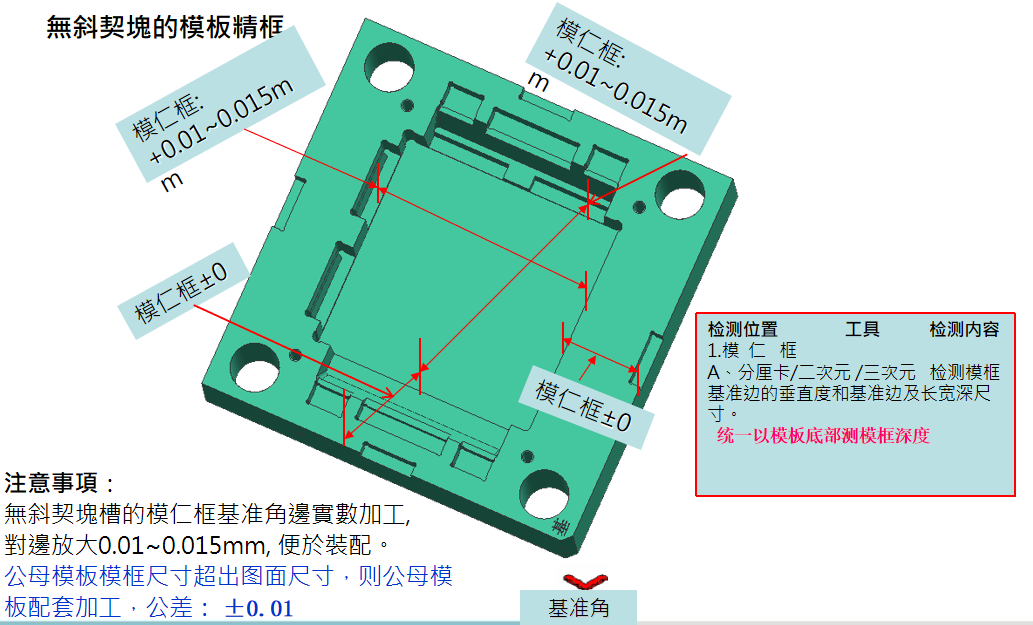

上固定板


检测位置        工具      检测内容

1.定位环孔     卡   尺   检测位置,大小

    灌   嘴 孔

    小拉杆孔

    拉料针孔    二次元   检测各孔位深度


2.厚      度     分厘卡   检测四对角厚度


重点

1.小拉杆孔底部必须是平底同深,深度公差±0.02mm





脫料板


检测位置         工具      检测内容

1. 灌嘴过孔    卡   尺   检测位置,大小

    小拉杆孔    二次元   检测各孔位深度

    拉料针孔

    水   路   孔

2. 厚       度     分厘卡   检测四对角厚度



重点

1.小拉杆孔底部必须是平底同深,深度公差±0.02mm

2.拉料针孔球形R必须加工到位不能有直边,需光滑无台阶,深度公差+0.05mm
