数字电视、网络电视应该算是如今电视的发展和转型趋势,只有这样才能更符合消费者的要求,如果电视本身不带有类似功能,就需要外配机顶盒,在对家用机顶盒验货的时候,会需要检验哪些项目,会出现哪些常见缺陷,就让小编来告诉你!


1.检查前准备

1)确定该款STB测试中所需要的信号源(如各种视频,音频信号,WIFI信号等)

2)确定所需的测试碟和外部设备(如耳机,U盘等)

3)确定所用的电压和频率

4)确定所用的插座

5)确定设备是否校正以及有效期是否有效

6)确定可以提供测试设备的套数

7)确定Running test 的测试环境和设备

8)请工厂提供STB的规格书.

2.功能检查

1)测试电压应该为额定电压和频率

2)安全性测试

3)拍机测试(Shock test

4)检查默认的软硬件版本和默认国家,默认语言, 默认时间

5)连接各信号源,测试各输出端口,观察播放的图像和音频是否正常。

6)测试STB上的各按键:换不同信号源时,都要做拍机测试,看图像,音频有无异常

7)测试遥控器各按键

8)A TVD TV(包括Radio)搜台检查,看看总台数,检查有无漏台。

9)Channel 的转换及AV/TV/各端口转换时无异常情况

10)DTV时要检查Smart Card插口和解密功能

11)通过Nokia Monitor Test 测试图像质和调用三原色,黑白五个画面检查亮点/暗点。

12)测试彩盒中的连接线等附件

3. 具体测试

1)安全测试标准可参照

IEC:国际标准 UL美国标准(201106版)

2)确认各连接线是否按要求连接, 确认后才插上电源.

3)注意:电视上所有的输入,输出接口都需要检查


4)开机后, 先做A TV, D TV(包括Radio)搜台检查

5)搜台前先和工厂确认好正常情况下能收到的模拟, 数字和广播信号个数. 测试时检查是否存在漏台现象

6)搜台时, 需要分别搜模拟台和数字台的两种信号,搜索时间可能需要10~30分钟, 可以在测试前先集中,提前搜好台

7)检验时, 对搜好台, 没有搜台的机器要分区摆放


8)给遥控器装上电池, 使用遥控器检查电视的功能.

9)测试遥控器各按键

10)检查遥控器的各按键功能,每个键都要有反应。

11)是否有背光功能(图为带蓝光功能遥控器)

12)先检查:

1)默认国家

2)默认语言

3)软件版本

4)硬件版本

13)顺序改变各输入的信号源,观察各信号源的节目所播放的图像和音频是否正常

转换时, 不应出现死机、花屏、彩色丢失或图像异常等不良现象

换不同信号源时,都要做拍机测试,看图像,音频有无异常

14)检查内容

14:3, 16:9画面

2ATV, DTV台的电视和广播节目

3)各分辨率的节目

4)看有无拖尾,残留影像

5)留意选台,转信号源的时间是否异常(模拟和模拟互转<=1.5, 模拟和数字互转<=3~5,数字和数字互转<=3~5)

6)转换时, 不应出现死机、花屏、彩色丢失或图像异常等不良现象

15)检查内容

1)选择并观看数字加密电视节目(节目带一个锁符号), 确定CI卡功能是否正常

2)检查PIP画中画/CCD隐藏字幕测试/Teltext图文电视功能

16R/L声道,立体声,丽音,5.1声道立体声(R/L 声有无装反,speaker有无相位接反,R/L 的平衡度)

17)通过遥控器把声音设置到静音状态,并停留2秒钟,聆听是否有多余的杂音、高频音等声音输出

18)网络电视部分:需要检查有线和无线的能否正常连接

声音测试时,每台机都要把音量调到最大,观测有没有啸叫和失真的现象

19)伴音检查时需留意:

1)音量大小应适中

2)无延迟、断续、杂音、失真、蜂音、底噪声、机振以及元器件发出的低频或高频噪声等任一现象

3)相位正常

4)开关机、转台,无明显冲击声

5)伴音不应干扰图象

6)要求在敲击机箱和切换高低压时,伴音正常,不应出现断续、失真等现象

20PC上运行Nokia Monitor Test检查指定的画面质素。(为保证测试的一致性,应采用标准图像模式)

1Nokia Monitor Test内容

2)主要看:

a.五个圆有无变形,毛边

b.Nokia logo看串扰

c.彩色色阶中,红色,蓝色的40个小块,每一个小块都要清楚分开,绿色的色阶中有40个大块,每大块有两个小块,要求这40个大块要清楚分开。

d.灰阶中, 3%100%的共11个方块都要清楚分开。

e.“重显-overscan”倾斜—tilt”.

3)点击主界面中www旁的色彩栏,进行各单色测试。

4)观察各单色画面

5)左右声道检查

21)具体测试

1)狮子头的牙齿清晰可见,则清晰度OK

2)清晰度检查区,可读出清晰度线数(350400450线--显示的读数x10

3 过扫检查区,检查过扫线的标志线(一般到7)

4)边角清晰度检查区(边角四个小圆为四个边角清晰度检查区,CRT的边角清晰度比中央的要差)

223D电视测试:

1)观看时画面不能出现闪烁的现象

2)上下左右多个角度观看,都要看出不错的3D效果

3)具有良好防串扰能力,观看时不会看到重影等现象

4)画面是否存在过暗现象

23)确认以上各测试完成后, 用遥控器关机(主机电源未切断)后,聆听是否异常杂音输出.

24)检查完后, 应该把电视机复位为出厂设置状态. (这步可以由工人协作执行)

4. 专业测试(三台)

1)测试前预热:运行1小时性能稳定后才开始测试。

2)红外遥控器正面测试

远距离测试:感应头正前方8

近距离测试:感应头正前方3厘米

3)红外遥控器角度测试:

4)测试者距离电视机4.5米处,测试遥控和电视机接收透镜水平角度为左右30°能否正常工作

5)测试者距离电视机3米处,垂直角度为上下15°时能否正常工作

6)可以分为感应头测试和遥控头测试

1)感应头测试:(遥控器在四个方向进行测试,遥控器指向轴坐标原点)

2)发射头测试:遥控器在y轴方向前进行测试,遥控器位置不变,测试转动四个方向的接受能力

7)播放节目时的功率测试

1)不同的测试信号有不同的功率

2)一般我们测试的是动态功率(ON MODE(AVERAGE) TESTING USING DYNAMIC BROADCAST-CONTENT VIDEO SIGNAL), 记得在报告中表明您使用的信号.

3)测试时间为10分钟, 取其平均值

8)播放TV节目时的功率测试

1)测试时间为10分钟, 取其平均值

2)信号源需要按照IEC 62087.1:2008的要求,使用IEC 62087:200x videocontent_DVD_50 through IEC 62087:200x video content_ HD_ DVD_60 的信号进行测试.

9)待机(standby)功耗测试. (应小于1)

10)说明书,彩盒,spec有提到的相关指标测试。

注意:说明书,彩盒,SPEC所提到的指标如果现场不能确认或测试,需要在report里下Remarkinformation说明。

没有测试过的指标不能写成确认或已经测试。


5.确认性测试(数量:一台)

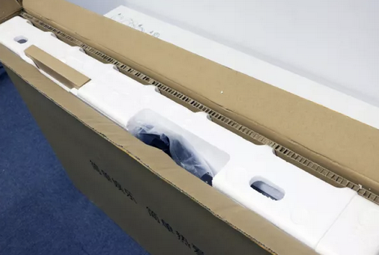

1)包装方法检查(看附件运输后会不会离位)

2)说明书内容核对(每字,每句核对)

3)彩盒,SPECBOM内容核对

4)相关国家插头和电源线的确认

5ATV DTV, Radio频点范围测试(测头,尾,并下information说明实际中只测了每个频段这两个点最小和最大处频率)

6AFC功能确认

7HDCP协议画面测试

8V-CHIP分级确定

9Sleep自动开关机设定和确认

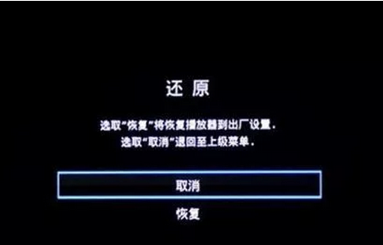

10Reset测试(是否改过的语言,音量,菜单等设置能够恢复回出厂设置)

11EPG 功能测试

12CA 卡测试

13)使用的国家电视制式确认

14)遥控器对应的功能检查

15)使用国家和产品必需的Approval mark确认

16HDMI CEC功能测试

17WiFi中,测试在不同的加密方式下能否正确连接

18Drop Test136面)--跌落前需要和工厂确定是否允许做这个测试, 应该使用专门的drop设备测试

19)跌落试验后,内部检查时应注意:电源板上较重的元件周边容易出现板裂

20Running test

1Timer / clock 检查,设定当前的准确时间

2)电压设置为额定的电压,连续播放影音4小时

3)同时可以进行PRV录像测试

21Internal check(样品数:一台)

Main ICTuner /transformer marking, Plug主电路,调谐器/变压器标记,插头

1)小心地拆开样品外壳,确保产品的内部结构, 元器件及内部导线原来的位置/状态不会受到影响.

2)检查内部导线及电气连接, 从电源线进入产品开始, 必要时可以用手指以轻力 / / 拨动导线或连接端子, 以检查其连接状况.

3)导线不应有破损, 夹伤, 烫伤等现象

4)导线应有适当保护,以确保其不会接触到可能会损伤其绝缘性能的毛刺、利边, 发热/活动零部件等。绝缘导线穿越的金属孔应具有光滑的经充分倒圆的表面,或者装有衬套

5)导线应以适当的方式连接、支撑、夹持或固定,以防止在导线上和连接处产生应力或引起连接处松动

6)检查电源线内部线的颜色, 应符合要求


7)检查地线(如有)连接及符号

8)移动活动部件, 检查它会不会碰到其他部件

9)裸露的导线应被刚性固定

10)对照样板(如果有的话),检查产品内部结构及其工艺产品结构应与样板一致塑胶件不应有破损, 熔化, 变形等现象金属件不应有生锈, 破损等现象

11)检查螺钉和连接,

12)拆卸螺钉时, 应检查螺钉是否能被充分固定, 不应有扭不紧, 或松不开等现象,

13)检查拆卸后的螺丝柱, 应无爆裂, 发白等现象

14)用于电气连接或接地连接的螺钉或螺母, 应可靠固定, 防止松动


家用机顶盒常见缺陷

1)设置错误 2)图象异常 3)显示异常 4)接口无功能 5)指示灯不对 6)按键问题

7)伴音异常 8)搜台时间长
