验货|家用空调器的验货方法和重点要求

项目

含义

备注

标准工况

制冷时:内 干27/湿19度,外 干35/湿24度

制热时:内 20度,外7度

标准空气

温度20度，1标准大气压下,密度1.20kg/m3

的干燥空气

循环风量

单位时间内,通过内机蒸发器的风量(m3/h)

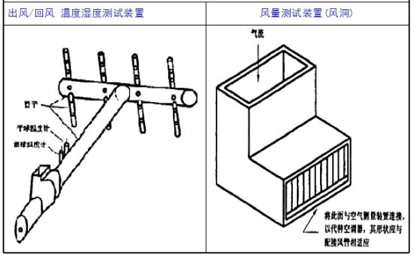

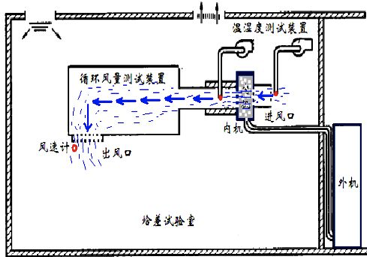

焓差法

风速 x 风口面积

换风风量

单位时间内,从室外进入到室内的新风量(m3/h)

换风能力

风速 x 风口面积

焓差法

测量送风/回风参数,循环风量

风量与送风/回风焓差的乘积,即制热/制冷功率

测定了 噪声外的

空调所有性能参数

制热消耗功率

额定工况下,制热运行时的 输入功率(w)

输入功率

制热能力

额定工况下制热运行时,单位时间的制热量(w)

制热功率

COP

COP=制热功率/制热输入功率,即制热效率

性能系数

制冷消耗功率

额定工况下,制冷运行时的 输入功率(w)

输入功率

制冷能力

额定工况下制冷运行时,单位时间的制冷量(w)

制冷功率

EER

EER=制冷功率/制冷输入功率,即制冷效率

能效比

除湿能力

单位时间内,从室内移走水分的能力

项目

标准要求

方法

制热功率

>95% 额定值

焓差测试

制热输入功率

<110% 额定值

性能系数COP

>90% 额定值, 此外额定值要符合能耗要求

制冷功率

>95% 额定值

制冷输入功率

<110% 额定值

能效比EER

>90% 额定值, 此外额定值要符合能耗要求

电制热输入功率

小于200W时:±10%

大于200W时:-10%/+5%或20W (取大者)

除湿测试

/

标准工况

除湿运行一个小时

冻结 检查

工况:   空调设置在最易结霜状态, 内侧 干25度/湿11度

1.内机蒸发器,结霜面积<50%

运行4小时,检查结霜面积

2.内机无滴水, 送风不应吹出水

遮住回风口,运行6小时,

停机完全化霜,再最大风速5分钟

凝露 检查

排水 检查

工况:   空调设置在最易凝露状态, 两侧 干27度/湿24度

1.内机表面凝露 不会滴下

   送风不应带水滴

制冷运行4小时

2.可自动排除冷凝水

  水不应从吹出或溢出

接水盘注满水,制冷运行

除霜 测试

工况:   空调设置在最易结霜状态, 内侧 干20度/湿12度, 外侧干1度/湿1度

1.除霜时间<20%运行时间

2.外机上霜层应能融化掉

项目

方法国标GB7725

美标RAC-1

（标准要求：能正常运行，部件没损坏，过载保护不跳）

最大运行制冷

工况: 空调设置在最大制冷状态,风门关闭,90%和110%电压

T1   内 干32/湿23度   外干43/湿26度

T2   内 干27/湿19度   外干35/湿24度

T3   内 干32/湿23度   外干52/湿31度

内 干32/湿23度   外 干43/湿26度

开3小时,停3分钟,再开3小时

开2H,停3分,开1H

最小运行制冷

工况: 空调设置在最易结霜状态, 两侧 干21度/湿15度

风门关闭, 最小制冷运行4小时

不要求

最大运行制热

工况: 调设置在最大制冷状态,风门关闭,90%和110%电压

内 27度,外 干24度/湿18度

开3小时,停3分钟,再开3小时

开2H,停3分,开1H

最小运行制热

工况: 内 干20度/湿(无), 外干-5度/湿-6度

风门关闭, 最小制热运行4小时

不要求

项目

标准要求

方法

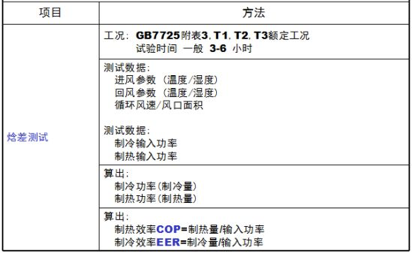

焓差测试

测试:

  进风参数 (温度/湿度)

  回风参数 (温度/湿度)

  循环风速/风口面积

算出:

  制冷功率(制冷量)

  制热功率(制热量)

算出:

  制热效率COP=制热量/输入功率

  制冷效率EER=制冷量/输入功率

测试方法

具体见3.测试方法

能耗等级

见下面表格

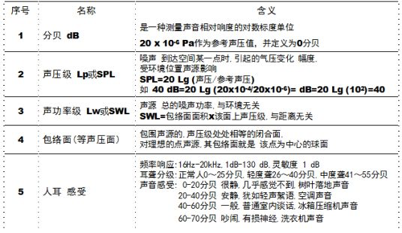

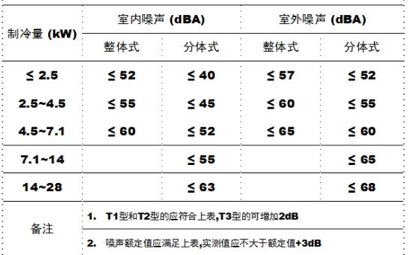

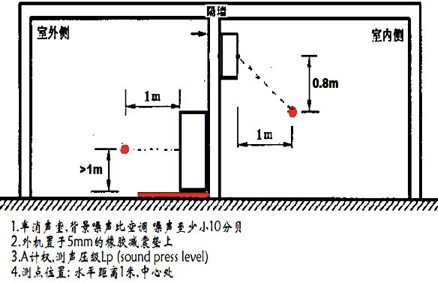

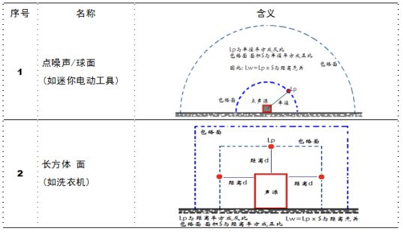

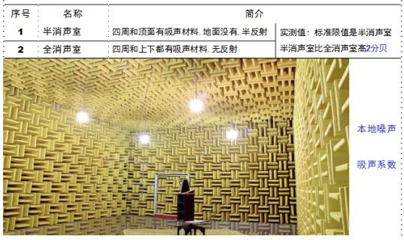

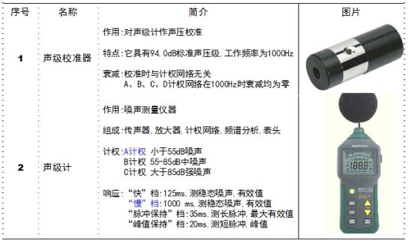

噪声测试

额定值<标准限值

实测值<额定值+3分贝

检漏测试

<2克/年

(工厂对R410等 <0.5克/年)

涂层划格检查

1.在涂层上切割4条至底金属的划痕,形成9个1mm x1mm小方格

2.用宽25～35mm的漆刷去刷，检查涂层是否从方格脱落

3.方格脱落的总面积最多允许3个
